cad中怎么绘制路面结构做法断面图?

2021-11-17 02:42:36 | 阅:

cad中怎么绘制路面结构做法断面图太平洋手机下载官网

cad中怎么绘制路面结构做法断面图?

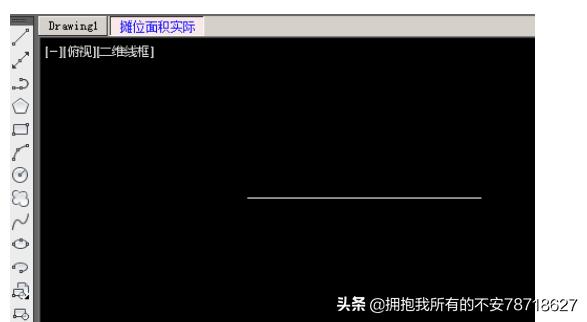

1、首先在我们打开的擦掉图纸中我们绘制一条直线;直线的长度可以根据需要来设置太平洋在线

cad中怎么绘制路面结构做法断面图?

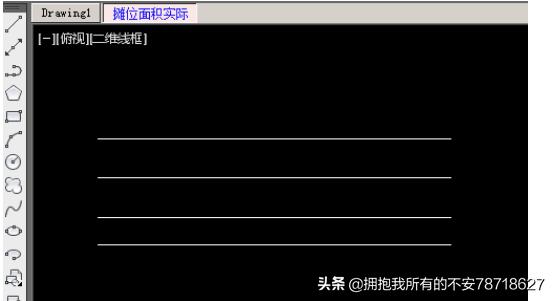

2、然后用偏移命令来偏移我们刚才绘制的线条;偏移距离是300,300,200。

cad中怎么绘制路面结构做法断面图?

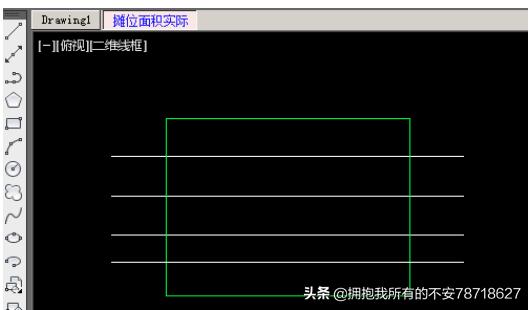

3、用矩形工具在我们绘制的线段上绘制一个矩形,大概的样子如下图。

cad中怎么绘制路面结构做法断面图?

cad中怎么绘制路面结构做法断面图?

cad中怎么绘制路面结构做法断面图?

cad中怎么绘制路面结构做法断面图?

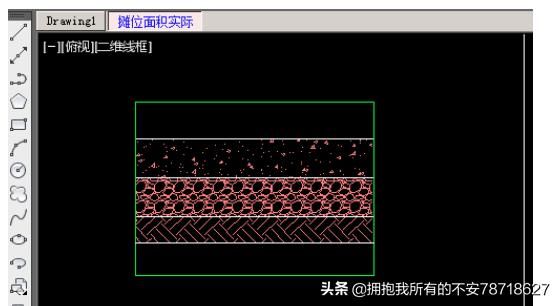

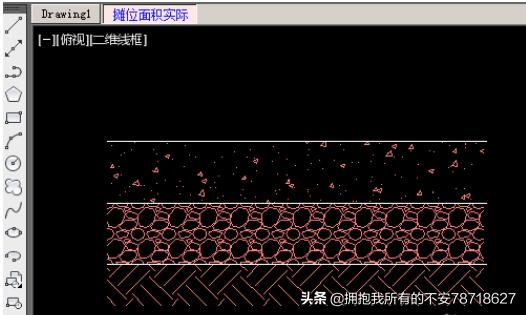

4、然后我们在图形中依次填充混凝土、砂砾石、夯实土壤的图案填充。

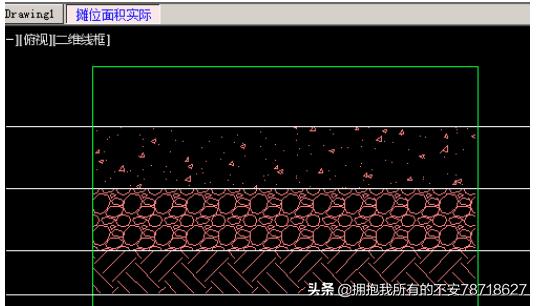

5、用修剪工具把矩形框外的线条修剪掉太平洋在线下载官网

6、删除矩形框和最下方的线条。

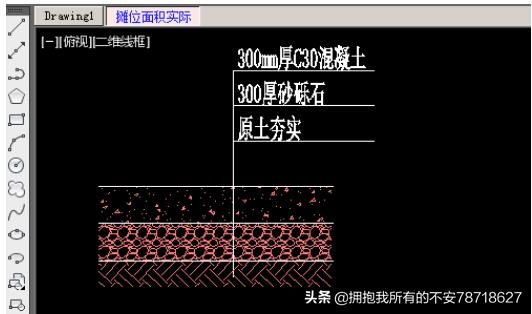

7、然后我们用做法标注标注断面的做法。绘制完成。
